XB型悬臂梁式传感器

时间:2017/7/14 9:07:31访问:

详情:


XB型悬臂梁式传感器主要用于起重机电子秤等测量精度要求比较高的场合,要求采用高强度螺栓固定,



个传感器以上的场合应注意基础水平,使每个传感器受力均衡。




1、 尺寸表



20051159427490

L

L1

L2

L3

L4

L5

L6

W1

W2

H

H1

H2

D

D1

D2

XB-2t

203

95

22

22

98

64

-

37

-

43

37

10

M12

ф32

ф13

XB-5t

235

110

24

24

124

66

-

48

-

52

48

15

M16

ф38

ф21

XB-10t

279

133

32

32

140

82

-

60

-

67

60

20

M20

ф48

ф31

XB-15t,20t

318

153

38

38

159

89

-

70

-

82.5

70

25

M24

ф54

ф37

XB-30t

374

189

44.5

44.5

181

76

51

96

46

115

90

30

M24

ф54

ф25

XB-50t

416

210

48

48

196

92

56

105

52

142.8

100

35

M30

ф60

ф28

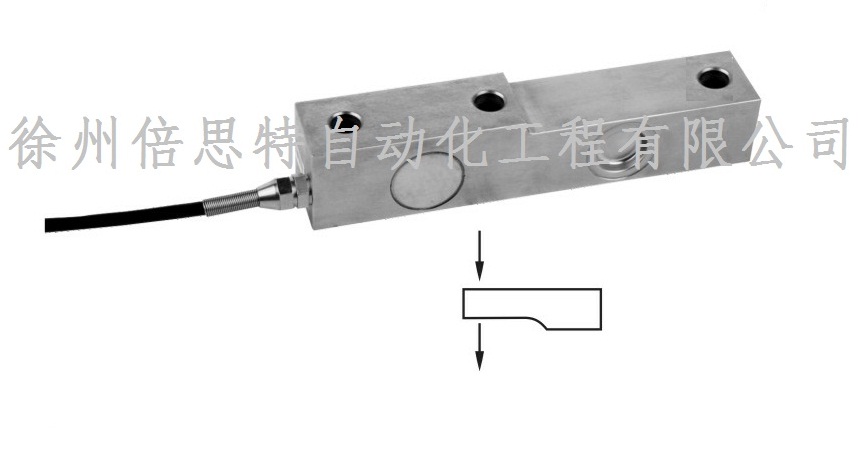

  2、产品图片:

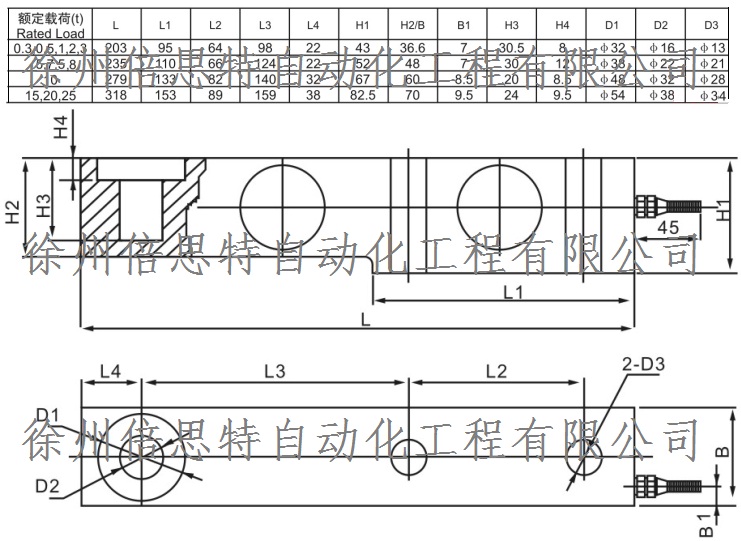

3、 XB型悬臂梁式传感器标准系列尺寸图

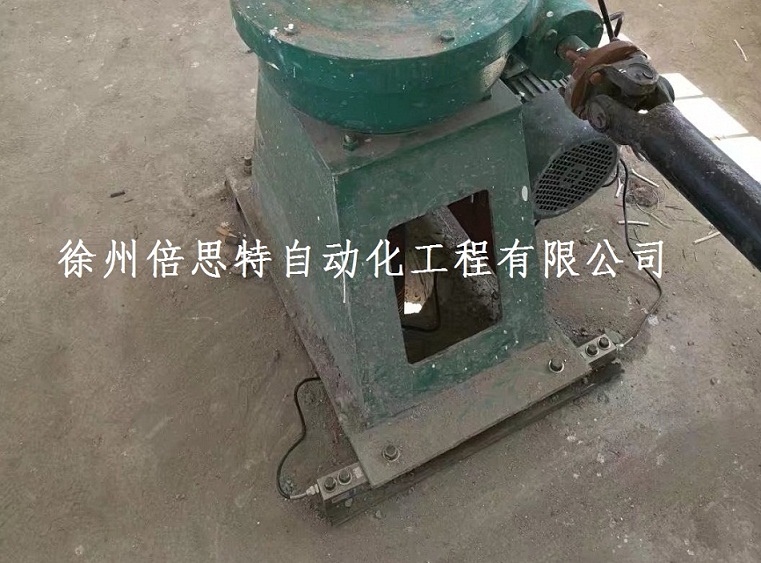

4、特殊性应用图片
