主令开关及行程限位器系列
ZL-5 行程限位器

时间:2017/7/14 11:55:16访问:

详情:

1:用途

ZL-5系列主令控制器适用于交流50HZ电压至380伏及直流电压至220伏的电路中,为自动化传动装置中的控制原件。主令控制器可直接或经过减速器与操作机械联接而主令控制器触头根据操作机构的行程或转角按一定顺序闭合或断开。(也可借辅助电动机来驱动)

2:技术数据
1).主令控制器型号、电路数、放置方式、减速比见表

型号

总电路数

每一个轴上的凸轮盘数

凸轮装配旋转方式

减速器传动比

ZL-5-168/4

10

10

并联

111:6.8124

ZL-5-058/1(2)

6

6

并联

11130

2)、主令控制器触头的负荷与极限转换能力见表

电流类别

额定电压(伏)

额定发热电流(安)

接通能力

分断能力

功率数COSФ+0.05

时间常数7()±15%

试验次数

交流

380

10

100

10

0.4


50


220

10

75

1.5


0.01

20

直流

110



2




3、使用环境
ZL-5主令控制器适用于下列工作条件:

◎海拔高度不超过1000米;

周围空气温度不高于+40℃及不低于-25℃(当温度低于-15℃时应使用不冻结的润滑油,当温度低于-25℃至-40℃时,订货时应指明)空气相对湿度不大于80%

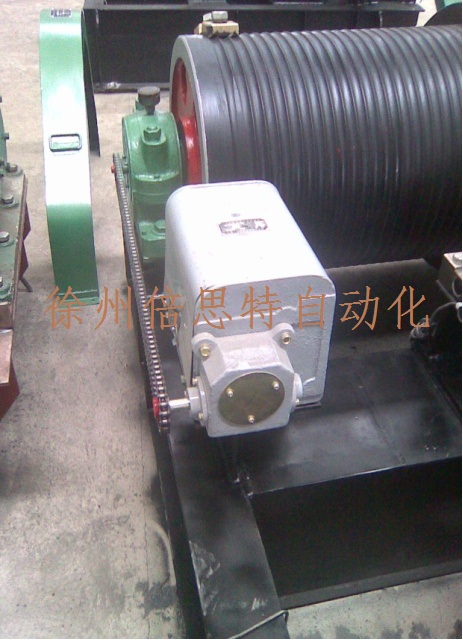

 4、工地安装图片
