液压及启闭机纠偏仪系列
YKY-K纠偏仪

时间:2017/7/14 11:04:09访问:

详情:



1、简介:

1)此种仪表适用与液压双缸弧门左右缸同步上升或下降运行,有力的保护闸门或液压缸不受偏差过大造成设备的损坏;.船闸人字门左右两缸同步运行,将闸门同时开启或关闭,避免闸门槽或液压启闭机不受偏差的影响而损坏。

液压缸的测量是通过恒力收绳传感器将缸左、右两边伸出的长度分别转变为数字信号后,输入到显示控制仪处理,通过微电脑控制,以数字,光柱(光柱仪表带此光柱显示功能)分别显示双缸两边的长度从而实现开度的测量。同时,按照各个报警设定值继电器输出不同触点状态,提供控制信号。



2、技术指标

测量范围

032.000m(由配套的编码器决定)

输出接点

上限、下限、滑1、滑2、滑3、滑4、左缸偏差、右缸偏差

分辨率

1mm

继电器触点容量

AC220V/5A,    DC24V/ 5A

误差

±1mm(全量程)

工作环境

温度:-3075℃。湿度:≤70%

输出信号

左右缸4-20mA,RS485信号;也可同时输出

工作电压

DC24V;AC220V两种供电方式供用户选择

开口尺寸

76*152*140mm

配套编码器

JDZ系列;进口光电SSI系列

配套收绳装置:本公司生产的SW-I恒力收绳(或拉杆式)传感器、SW-II内置恒力收绳传感器、SW-III内置插入式收绳传感器.

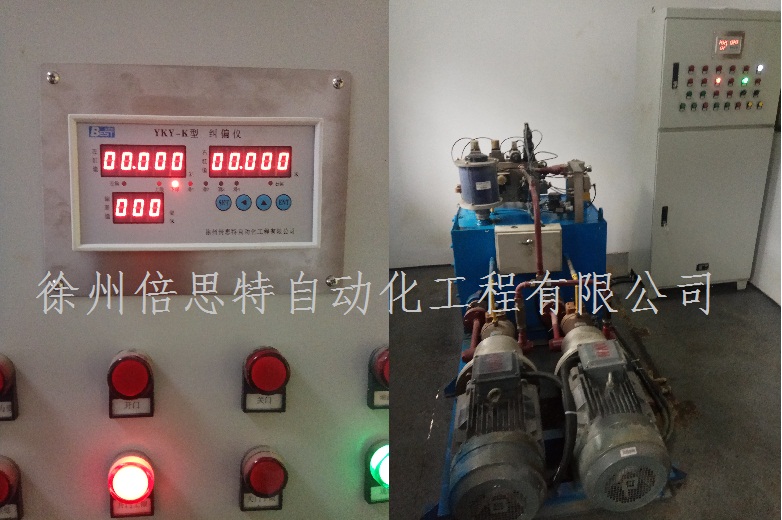

工地安装图片:
